Transport materiałów sypkich to jeden z podstawowych procesów w wielu branżach przemysłowych. Zboża, cement, granulaty czy kruszywa muszą być przemieszczane między silosami, przenośnikami i liniami produkcyjnymi w sposób bezpieczny oraz kontrolowany. Kluczową rolę w tym procesie odgrywają zasuwy, które odpowiadają za regulację lub całkowite odcięcie przepływu medium.
Choć są stosunkowo prostym elementem instalacji, mają ogromne znaczenie dla stabilności pracy całego systemu. Odpowiednio dobrane zasuwy nożowe do materiałów sypkich pozwalają zapobiegać zatorom, umożliwiają precyzyjne dozowanie surowców i zwiększają bezpieczeństwo pracy instalacji przemysłowych.
Czym jest zasuwa i jak działa
Zasuwa to element armatury przemysłowej służący do otwierania lub zamykania przepływu medium w rurociągu lub instalacji transportowej. Jej działanie polega na przesuwaniu elementu zamykającego wewnątrz korpusu zaworu.
W zależności od konstrukcji element zamykający może przyjmować formę klina lub płaskiej płyty przypominającej nóż. Gdy element ten zostaje podniesiony, medium może swobodnie przepływać przez instalację. Opuszczenie go powoduje całkowite zatrzymanie transportu materiału.
Takie rozwiązanie pozwala szybko odciąć przepływ surowca w przypadku awarii, serwisu instalacji lub konieczności kontrolowania procesu technologicznego.
Najważniejsze typy zasuw stosowanych w przemyśle
W instalacjach przemysłowych najczęściej stosuje się dwa podstawowe rodzaje zasuw: klinowe oraz nożowe. Każdy z tych typów ma nieco inne właściwości i znajduje zastosowanie w różnych warunkach pracy.
Zasuwa klinowa posiada element zamykający w formie klina, który przesuwa się w korpusie zaworu. Tego typu konstrukcja zapewnia bardzo wysoką szczelność i dobrą odporność na wysokie ciśnienia oraz temperatury. Dlatego zasuwy klinowe są często wykorzystywane w instalacjach wodociągowych, energetycznych czy gazowych.

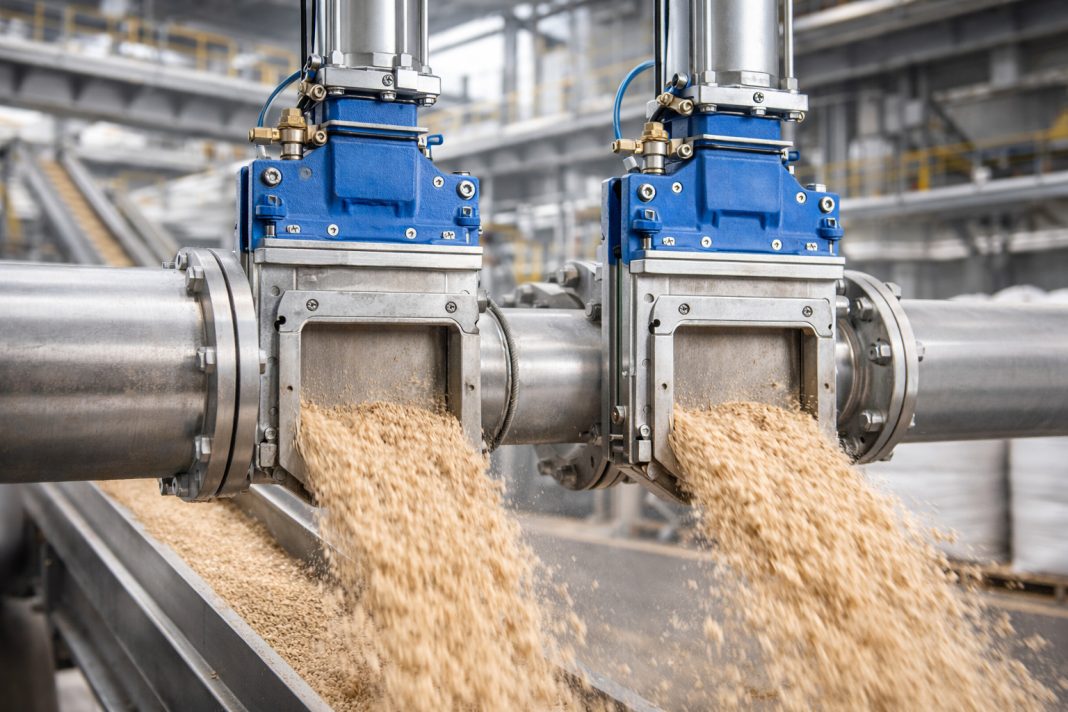

Zasuwa nożowa działa w podobny sposób, jednak jej element zamykający ma formę cienkiej, ostrej płyty. Ostrze przecina medium podczas zamykania przepływu, dzięki czemu zawór radzi sobie z materiałami o dużej gęstości lub zawierającymi cząstki stałe.
Dlaczego zasuwy nożowe są najlepsze do materiałów sypkich
Materiały sypkie, takie jak ziarno, cement czy granulaty, mogą powodować problemy w wielu typach zaworów. Cząstki materiału często blokują mechanizm zamykający, co prowadzi do nieszczelności lub zatorów.
W przypadku zasuw nożowych problem ten jest znacznie mniejszy. Ich ostrze podczas zamykania przecina warstwę materiału i umożliwia skuteczne odcięcie przepływu. Dzięki temu zawór może pracować nawet w instalacjach, w których transportowane są bardzo pyliste lub ziarniste surowce.
Dodatkową zaletą jest kompaktowa konstrukcja. Zasuwy nożowe zajmują mniej miejsca niż wiele innych typów zaworów, dlatego łatwo je zainstalować w silosach, podajnikach czy przenośnikach transportujących materiał.
Gdzie stosuje się zasuwy nożowe
Zasuwy nożowe są szeroko stosowane w różnych gałęziach przemysłu, szczególnie tam, gdzie transportowane są materiały sypkie lub zawiesiny.
W przemyśle spożywczym służą do kontrolowania przepływu takich produktów jak mąka, cukier, kakao czy ziarna zbóż. W młynach zbożowych umożliwiają regulowanie przepływu materiału z silosów do kolejnych etapów produkcji.
W branży cementowej zasuwy wykorzystywane są do transportu klinkieru, wapna i innych materiałów mineralnych. W górnictwie kontrolują przepływ węgla, kruszyw i rud metali.
Znajdują zastosowanie także w przemyśle chemicznym, gdzie pracują z różnego rodzaju zawiesinami i gęstymi mediami technologicznymi.
Jak dobrać odpowiednią zasuwę do instalacji
Wybór właściwej zasuwy powinien zawsze uwzględniać specyfikę instalacji oraz właściwości transportowanego medium. Jednym z podstawowych parametrów jest średnica zaworu, która musi być dopasowana do średnicy rurociągu lub wylotu zbiornika.
Istotny jest również materiał wykonania elementów roboczych. W instalacjach transportujących materiały ścierne stosuje się elementy o podwyższonej odporności na zużycie, które zapewniają dłuższą żywotność zaworu.
Kolejnym ważnym czynnikiem jest sposób sterowania. Zasuwy mogą być obsługiwane ręcznie, pneumatycznie lub elektrycznie. W nowoczesnych instalacjach przemysłowych często wykorzystuje się napędy automatyczne, które umożliwiają integrację zaworu z systemem sterowania całej linii produkcyjnej.
Konserwacja i utrzymanie sprawności zasuw
Aby zasuwa mogła pracować bezawaryjnie przez długi czas, konieczna jest jej regularna konserwacja. Szczególnie ważne jest usuwanie nagromadzonych pyłów i materiałów, które mogą zalegać w korpusie zaworu.
W instalacjach transportujących materiały pyliste należy również okresowo czyścić łożyska oraz kontrolować stan elementów uszczelniających. Takie działania pozwalają uniknąć problemów z nieszczelnością oraz przedłużają żywotność całego urządzenia.
Podsumowanie
Zasuwy są jednym z kluczowych elementów instalacji transportu materiałów sypkich. Odpowiadają za kontrolowanie przepływu surowców, zabezpieczenie instalacji oraz stabilność pracy systemu technologicznego.
W wielu zastosowaniach najlepszym rozwiązaniem są zasuwy nożowe, które dzięki swojej konstrukcji dobrze radzą sobie z materiałami sypkimi, ziarnistymi i pylącymi. Odpowiednio dobrany zawór pozwala ograniczyć ryzyko zatorów, zwiększyć wydajność instalacji i zapewnić bezpieczną pracę całego systemu.
FAQ – zasuwy w transporcie materiałów sypkich Do czego służy zasuwa w instalacji przemysłowej
Zasuwa umożliwia otwieranie lub zamykanie przepływu medium w rurociągu lub instalacji transportowej. Dzięki temu można kontrolować transport materiałów sypkich lub zatrzymać go w razie potrzeby.
Czym różni się zasuwa nożowa od klinowej
Zasuwa klinowa wykorzystuje element zamykający w formie klina i dobrze sprawdza się przy wysokim ciśnieniu. Zasuwa nożowa posiada płaską tarczę przecinającą medium, dlatego lepiej radzi sobie z materiałami sypkimi i zawiesinami.
Gdzie stosuje się zasuwy nożowe
Najczęściej wykorzystuje się je w przemyśle spożywczym, cementowym, chemicznym, górnictwie oraz w instalacjach transportujących materiały sypkie.
Czy zasuwy nożowe mogą pracować z materiałami pylącymi
Tak. Dzięki swojej konstrukcji dobrze radzą sobie z proszkami, granulatami i materiałami pylącymi, które mogłyby blokować inne typy zaworów.
Jak dobrać zasuwę do instalacji
Należy uwzględnić średnicę rurociągu, właściwości transportowanego materiału, odporność na ścieranie oraz sposób sterowania zaworem.
